金屬管轉子流量計安裝注意事項

點擊次數：2119 發布時間：2020-08-19 06:50:46

金屬轉子流量計是一種變面積流量測量?jī)x表。它具有體積小、檢測量程范圍寬、使用方便等特點深受廣大客戶喜愛。用來測量液體、氣體以及蒸汽的流量，特別適合低流速流量的介質流量的測量。

金屬轉子流量計在安裝使用的時候要特別注意以下事項：

1、金屬轉子流量計必須垂直安裝，所測流體自下而上流經錐管，進出口保證有5倍儀表口徑的直管段，對于新安裝的管路，流量計安裝前應將管道沖洗干凈。

2、在流量計上游應安裝閥門，在下游5~10倍儀表口徑處安裝流量調節閥。對于小口徑儀表在上游應安裝過濾器，若被測介質中含有磁性物質，則應在流量計前安裝磁過濾器。

3、為便于檢修和更換流量計，在儀表安裝時需接旁道管路。

4、金屬轉子流量計需要定期清洗，尤其當被測介質較臟時，更應及時清洗管子與浮子。這樣保持長期穩定的測量。

5、金屬管轉子流量計的測量準確度一般為2.5級，當要求測量準確度較高時，則不宜選擇金屬管轉子流量計。

6、進出口不在直線的角型金屬浮子流量計，用于液體時注意外傳浮子位移的引申套管內是否殘留空氣，必須排盡；若液體含有微小氣泡流動時*易積聚在套管內，更應定時排氣。這點對小口徑儀表更為重要，否則影響流量示值明顯。

7、金屬轉子流量計必須垂直安裝在無振動的管道上。流體自下而上流過流量計,且垂直度優于2°,水平安裝時水平夾角優于2°。

8、為了方便檢修和更換流量計、清洗測量管道，安裝在工藝管線上的金屬轉子流量計應加裝旁路管道和旁路閥。

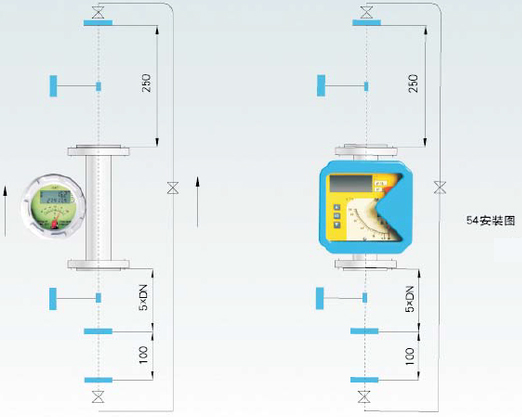

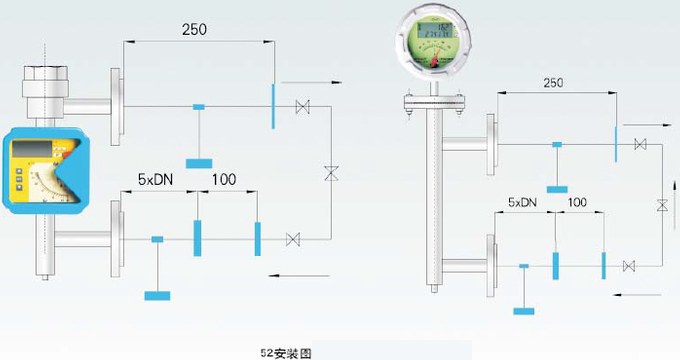

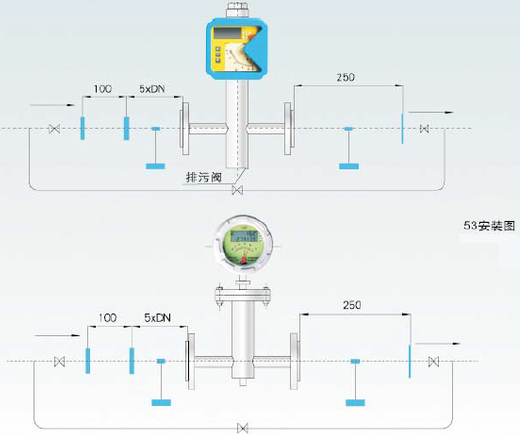

9、金屬轉子流量計入口處應有5倍管徑以上長度的直管段，出口應有250mm直管段。

10、如果介質中含有鐵磁性物質，應安裝磁過濾器；如果介質中含有固體雜質，應考慮在閥門和直管段之間加裝過濾器。

11、當用于氣體測量時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作。

12、為了避免由于管道引起的流量計變形，工藝管線的法蘭必須與流量計的法蘭同軸并且相互平行，管道支撐以避免管道振動和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游。

13、測量氣體時，如果氣體在流量計的出口直接排放大氣，則應在儀表的出口安裝閥門，否則將會在浮子處產生氣壓降而引起數據失真。

14、安裝PTFE襯里的儀表時，法蘭螺母不要隨意不對稱擰得過緊，以免引起PTEF襯里變形。

15、帶有液晶顯示的儀表，要盡量避免陽光直射顯示器，以免降低液晶使用壽命；帶有鋰電池供電的儀表，要盡量避免陽光直射、高溫環境（≥65℃）以免降低鋰電池的容量和壽命。

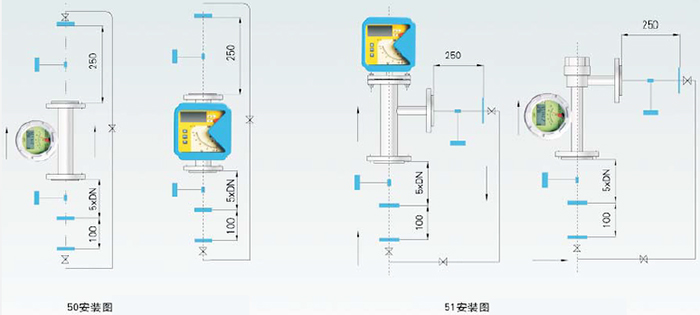

金屬轉子流量計安裝圖示一
