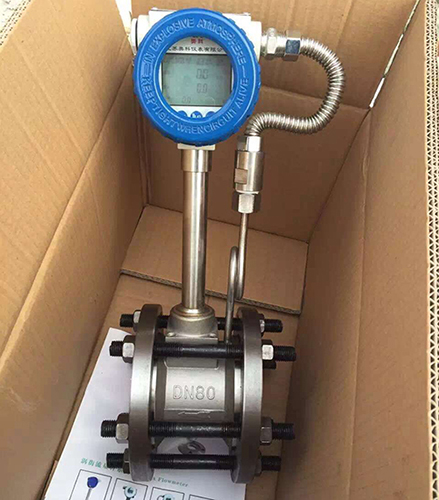

氬氣流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LUGB
- 測量范圍：5-11000m3/h
- 精度等級：1.5級、1.0級
- 公稱通徑：DN20~DN1200
- 適用介質：氣體、液體、蒸汽
- 工作壓力：1.6MPa~10MPa
- 工作溫度：-80℃~450℃
- 供電方式：24VDC 鋰電池
- 訂貨號：VTI897428FAR
氬氣流量計的種類和適用范圍
1． LUGB 系列滿管型壓電式渦街流量?jī)x表
2． LUGB 系列插入型壓電式渦街流量?jī)x表
3． LUGE 系列滿管型電容式渦街流量?jī)x表
4． LUGE 系列插入型電容式渦街流量?jī)x表
5． LUGB/E 系列電池供電型渦街流量?jī)x表
6． 潛水型/分體型渦街流量?jī)x表（協議訂貨）
7． 多功能曲線紀錄積算儀，帶 P/T 補償功能、中文液晶顯示
8． 智能流量積算儀，數碼管顯示
LUGB/E 型渦街流量?jī)x表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮?dú)鈿錃?、天然氣、煤氣? 、水和液體（如：水、汽油、酒精、苯類等）的計量和控制.
氬氣流量計產品特點
1.本產品發生體采用頂角朝前的三角柱設計，提高了產品的穩定性。
2.表體均采用304不銹鋼硅溶膠工藝精鑄而成，性能穩定，外觀精美。
3.表體DN15-DN25三角柱采用冷鑲技術，產生信號精準，穩定。解決了渦街流量計小口徑測量不準確的問題。
4.表體DN32-DN150三角柱和表體一體鑄造成型，精加工后投入使用，產生信號精準，一致性好，不會出現焊接三角柱產生的高溫變形影響信號產生的現象。
5.表體自DN50起以上各規格均采用內置式結構，即將測量探頭鑲?cè)肴侵鶅?nèi)。國內只有少量大口徑表體采用此結構，雖增加了工藝難度，但提高了產品的抗干擾能力。
6.渦街傳感器輸出脈沖頻率，其頻率與被測流體的實際流量成線性，零點無漂移，性能穩定。
7.現場顯示型渦街流量計采用智能軟件中文操作，氣液通用，可選多種流量單位（m3/h，t/h，t/m，kg/h等）多種算法（常規體積流量，常規質量流量，常規氣體體積流量，飽和蒸汽溫度補償，飽和蒸汽壓力補償，過熱蒸汽溫壓補償?shù)龋?，操作?jiǎn)單，適用廣泛；可對儀表系數非線性進行修正，提高測量精度。
8.采用消擾路和抗振動探頭，配合表體抗干擾的設計，
氬氣流量計工作原理

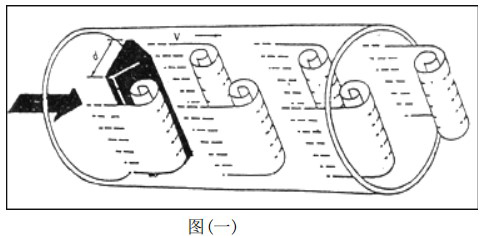

在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖(一)所示。
旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為 f，被測介質來流的平均速度為 V，旋渦發生體迎流面寬度為 d，表體通徑為 D，根據卡曼渦街原理，有如下關系式:
f=StV/d 公式(1)
式中：
f－發生體一側產生的卡門旋渦頻率
St－斯特羅哈爾數（無量綱數）
V－流體的平均流速
d－旋渦發生體的寬度

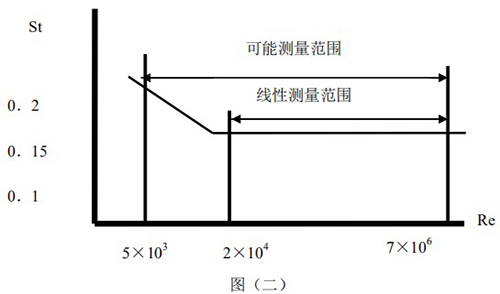

由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，圖（二）表示斯特羅哈爾數（St）與雷諾數（Re）的關系。
在曲線表中 St＝0.17 的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率 f 就可以求得管內流體的流速，由流速 V 求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）
K＝N/Q（1/m3） 公式（2）
式中：K＝儀表常數（1/m3）。
N＝脈沖個數
Q＝體積流量（m3）
氬氣流量計主要技術性能
1.儀表口徑：15、20、25、40、50、65、80、100、125、150、200、250、300
2.測量介質：液體、氣體、蒸汽（飽和蒸汽、過熱蒸汽）、特殊型的可以測量耐腐蝕性介質。
3.精度（準確度、精確度）：液體：±1.0％，蒸汽或氣體：±1.0％、±1.5％
4.量程比：1：10；1：15；1:20
5.傳感器材質：304不銹鋼、316（L）不銹鋼等
6.使用條件： 介質溫度：-1O℃ ～ +250℃、+250℃ ～ +320℃，環境溫度：-30℃ ～+60℃
7.供電電源：直流供電電壓24V，現場顯示型采用3.6V鋰電池供電。
8.輸出信號：脈沖信號、4-20mA模擬信號。
9.通訊接口：RS485通訊輸出、HART協議等。
10.防爆型號: EXdⅡCT6Gb
氬氣流量計流量范圍及工作壓力

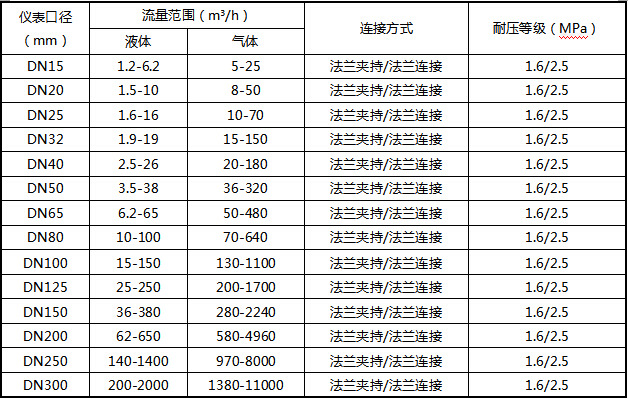

1、一般液體和普通氣體所對應的工況流量范圍

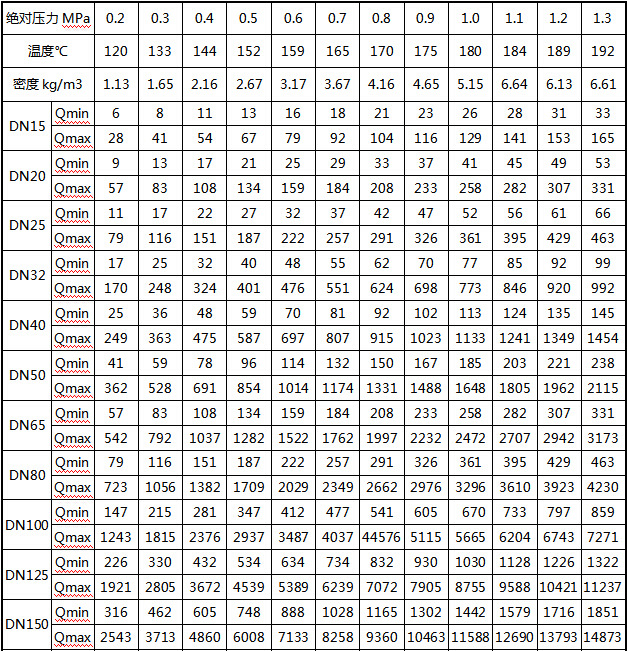

2、各規格流量計在測量飽和蒸汽時所對應的流量范圍
（單位：kg/h）
氬氣流量計安裝尺寸

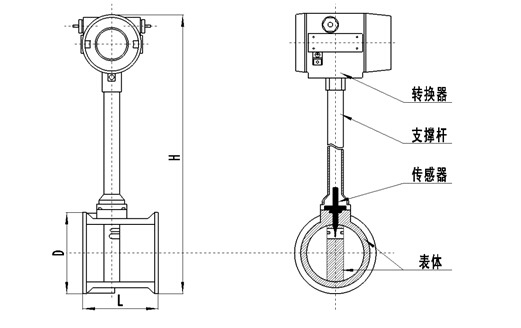

圖1 法蘭夾裝式渦街流量計結構圖

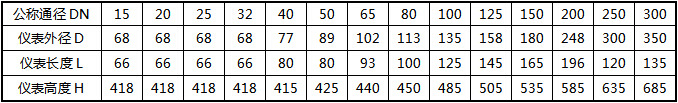

法蘭夾持式渦街流量計參考尺寸（如圖1）
注：（1）以上參數僅適用于法蘭卡裝式1.6Mpa以下壓力規格的渦街流量計。
（2）安裝法蘭為專用法蘭，出廠時已配備，安裝法蘭的標準為企業標準，推薦使用

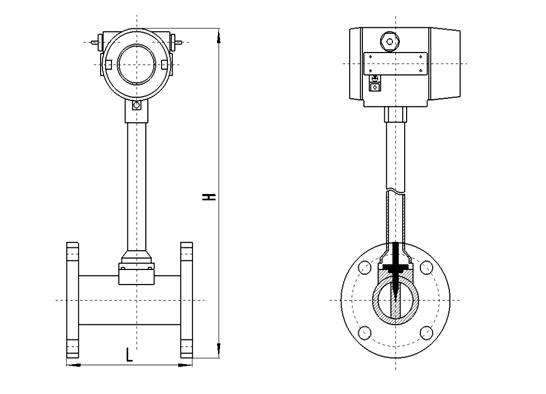

圖2 法蘭連接式渦街流量計結構圖
法蘭連接式渦街流量計參考尺寸（如圖2）
注：（1）以上參數僅適用于法蘭連接式1.6Mpa以下壓力規格的渦街流量計。
（2）法蘭連接式渦街流量計出廠時不配帶管道法蘭和螺栓，用戶需另行購買，連接法蘭的標準為GB/T9119-2000突面板式平焊鋼制管法蘭。
說明：（1）以上尺寸僅供設計選型時參考，實際尺寸以出廠或訂貨時確認為準。
（2）管道對焊式、螺紋連接式、卡箍連接式、固定插入式、球閥插入式的結構外形尺寸，以及高溫型、低溫型的外形尺寸以出廠或訂貨時確認為準。（3）流量計安裝法蘭采用企業標準或**標準GB/T9119-2000，也可根據用戶需要采用**其他部門或行業標準，或采用其他**標準（美標、德標、日標等），如需特殊標準請?jiān)谟嗀洉r(shí)注明
氬氣流量計的安裝設計
儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至?xí)p壞儀表。
（一） 安裝環境要求：
1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2．避開高溫?zé)嵩春洼椛湓吹闹苯佑绊?。若必須安裝，須有隔熱通風措施。
3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4．渦街流量?jī)x表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游 2D 處加設管道緊固裝置，并加防振墊，加強抗振效果。
5．儀表*好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成 U 形，避免水順著電纜線進入放大器殼內。
6．儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
（二） 儀表管道安裝要求：

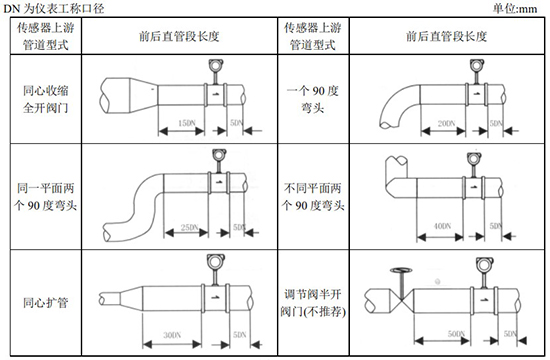

1．渦街流量?jī)x表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖(三)
注:調節閥盡可能不安裝在渦街流量?jī)x表的上游,而應安裝在渦街流量?jī)x表的下游 10D 處。
2．上、下游配管內徑應相同。如有差異，則配管內徑 Dp 與渦街儀表表體內徑 Db,應滿足以下關系0.98Db≤Dp≤1.05Db上、下游配管應與流量?jī)x表表體內徑同心，它們之間的不同軸度應小于 0.05Db
3．儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大 1-2mm

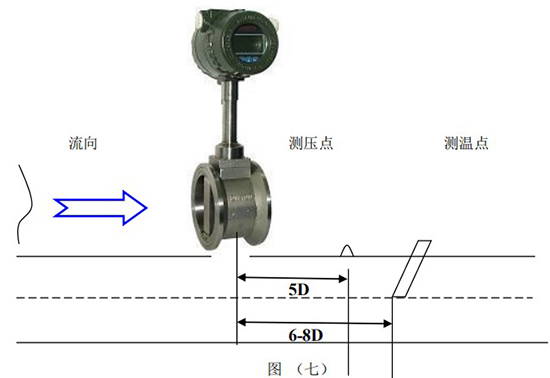

4．測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游 3-5D處，測溫孔應設置在下游 6-8D 處，見圖（七）。D 為儀表工稱口徑，單位：mm
5．儀表在在管道上可以水平、垂直或傾斜安裝。

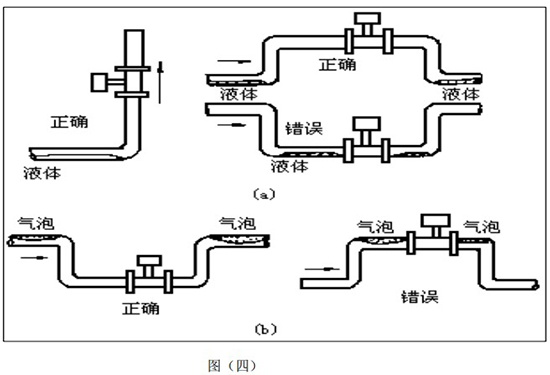

6．測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動，如圖（四）a 所示
7．測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處如圖（四）b 所示
8．測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過 70℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。

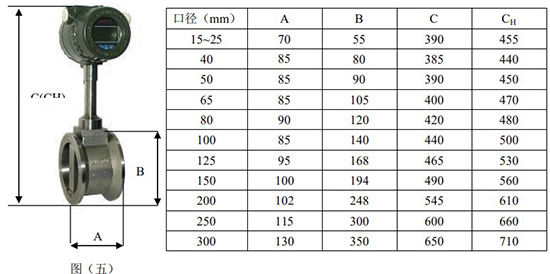

（三） 儀表的安裝外形尺寸：見圖（五）、圖（六）

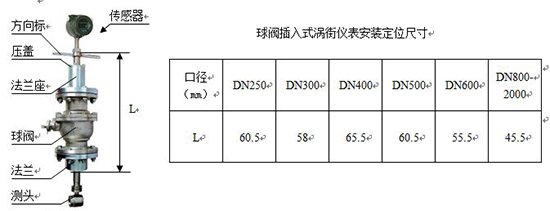

（四）插入式渦街流量?jī)x表安裝步驟：
1．在管道上用氣焊開一個略小于φ100mm 的圓孔，并把圓孔周圍毛刺清除干凈，以保證測頭旋轉流利
2．在管道圓孔處焊上廠家提供的法蘭，要求法蘭軸線與管道軸線垂直。
3．將球閥及傳感器安裝在焊接好的發蘭上。
4．調節絲杠，使插入深度符合要求（保證測頭中心軸線和管道中心軸線重合），流體流向必須與方向標上的指示箭頭保持一致。
5．均勻擰緊壓蓋上的螺絲。(注：壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動)
6．檢查各環節是否完成好，慢慢打開閥門觀察是否有泄漏（需特別注意人身安全）若有泄露請重復步驟 5、6。
(五)壓力變送器和 Pt100 安裝示意圖
