分體式超聲波流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-1158C
- 測量范圍：0-10000m3/h
- 精度等級：±1.5% ±1.0%
- 公稱通徑：DN25~DN1200
- 適用介質：自來水 醇 海水 純水
- 工作壓力：1.6MPa
- 工作溫度：-40℃～160℃
- 供電方式：24VDC
- 訂貨號：QKGWTHPOU249
分體式超聲波流量計介紹
超聲波流量計廣泛應用于工業現場中各種液體的在線流量計量 (內置15版主板)。主機分為壁掛標準型、壁掛防爆型、盤裝型和本地顯示型 (F4型主機為2009年新產品，內置18版主板);傳感器分為外縛式、插入式、管段式等。*測量精度:優于1%，重復性:優于0.2%
分體式超聲波流量計主機技術參數
1、測量周期:500ms (每秒2次，每個周期采集128組數據)
2、工作電源:85~264VAC/隔離24VDC(F4型8~36VDC)
3、*大流速:64m/s(流速分辨率0.001m/s)
4、顯 示:2×10漢字背光液晶可顯示瞬時流量及正、負、凈累積流量、流速等
5、操 作:4×4輕觸鍵盤 (F4主機磁性4按鍵) 操作
6、信號輸入:◇3路4-20mA模擬輸入,精度0.1%,可輸入壓力、液位、溫度等信號
6.1、2路三線制PT100鉑電阻
7、信號輸出:◇1路隔離RS485輸出
7.1、1路4-20mA或0-20mA輸出
7.2、1路隔離OCT (脈沖寬度6~1000ms之間可編程，默認200ms)
7.3、1路繼電器輸出 (脈沖寬度200ms )
8、通訊協議:◇MODBUS協議，M-BUS協議，海峰FUJI擴展協議，并兼容國內其它廠家同類產品的通訊協議
9、其它功能:◇自動記憶前512天、前128個月、前10年正/負/凈累積流量
9.1、自動記憶前30次上、斷電時間和流量并可實現流量的自動或手動補加，可通過MODBUS協議讀出
9.2、可編程批量(定量)控制器，故障自診斷功能
9.3、可通過E-mail傳送來的代碼文件實現軟件升級
10、防護等級:傳感器IP68，F(xiàn)4主機IP68，其余主機IP65
11、防爆等級:EXdⅡBT4 (TDS-100F2型)
分體式超聲波流量計傳感器主要參數
外縛式傳感器是將傳感器直接捆綁在被測管道的外表面從而實現流量測量的一種安裝方式，具有與管徑無關、安裝簡單、無需停產、無壓力損失等特點。
標準S1型傳感器 標準M1型傳感器 標準L1型傳感器 高溫S1H型傳感器 高溫M1H型傳感器
| 技術參數 | 標準S1型 | 標準M1型 | 標準L1型 | 高溫S1H型 | 高溫M1H型 |
| 適用管徑 | DN15~DN100 | DN50~DN700 | DN300~DN6000 | DN15~DN100 | DN50~DN700 |
| 材 質 | ABS | 特殊高溫材料 | |||
| 工作頻率 | 1MHz | ||||
| 安裝方法 | V (N、W)法 | V、Z法 | Z法 | V (N、W)法 | V、Z法 |
| 標 定 | 整機配對標定 | ||||
| 磁 性 | 有 | 無 | |||
| 適用溫度 | 0℃~70℃ | 0℃~160℃ | |||
| 防護等級 | IP68(可浸水工作，水深≤3米) | ||||
| 外形尺寸 | 45×30×30 | 60×45×45 | 80×70×55 | 90×85×24 | 90×82×29 |
| 質量(克/對) | 75 | 250 | 650 | 94 | 150 |
| 介質種類 | 水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。 | ||||
| 介質濁度 | ≤20000ppm且氣泡含量小 | ||||
| 適用管材 | 碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里。 | ||||
| 管道襯材 | 環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等。 | ||||
| 信號電纜 |
SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗 干擾性，并注意 電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。 | ||||
插入式傳感器技術參數
插入式傳感器是指在被測管道上利用專用開孔工具在不停產的情況下在線打孔，使傳感器和被測介質直接接觸從而實現流量測量的一種安裝方式，該款傳感器解決了外縛式傳感器在測量結垢較厚的管道時不易接收到信號及長時間測量信號衰減的問題，具有不停產安裝、免維護、與管徑無關、無壓力損失等特點。管道材質為碳鋼或不銹鋼時可直接焊接安裝，對于不可直接焊接的管道，如鑄鐵、玻璃鋼、PVC、水泥管等需配備廠家制作的專用管箍方可安裝，為防止漏水，用戶訂貨時請?zhí)峁┍粶y管道的準確外徑或周長。
標準插入B型 插入C型 加長插入B型
| 技術參數 | 標準插入B型(直插式) | 插入C型(斜插式，*不常用) | 加長插入B型(水泥管用) |
| 適用管徑 | DN80mm以上 | ||
| 材 質 | 球閥與探桿:不銹鋼316L;球閥底座:普通碳鋼(不銹鋼選配) | ||
| 工作頻率 | 1MHz | ||
| 適用管材 |
碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼、水泥管等管道，允許有襯里 備注:1、碳鋼、不銹鋼可直接焊接(不銹鋼管道必須采用不銹鋼底座，用戶訂貨時請注意)。 2、其它管采用管箍方可安裝(管箍材質:碳鋼,訂貨時請?zhí)峁?zhǔn)確的管道外徑或周長)。 | ||
| 安裝方式 | Z法 | ||
| 適用溫度 | -40℃~160℃ | ||
| 開孔尺寸 | Ф19mm(安裝時使用廠家提供的專用開孔器，可實現帶壓不停產安裝) | ||
| 壓力等級 | 1.6MPa(安裝時壓力＜0.8MPa) | ||
| 防護等級 | IP68(可浸水工作，水深≤3米) | ||
| 安裝空間 | 井壁到管壁≥550mm | 井壁到管壁≥360mm | 井壁到管壁≥700mm |
| 長 度 | 186mm | 228mm | 330mm |
| 介質種類 | 水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。 | ||
| 介質濁度 | ≤20000ppm且氣泡含量小 | ||
| 信號電纜 |
SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性， 并注意電纜不要與 高壓電纜并行，盡量避開變頻器等干擾源。 | ||
管段式超聲波流量計管段傳感器主要技術參數
管段式傳感器是采用法蘭將管段傳感器與被測管路直接連接的一種測量方式，該款傳感器解決了外縛式和插入式傳感器在安裝過程中由于人為或被測管道參數不準確引起的誤差而造成測量精度下降的問題，具有測量精度高，穩定性好、免維護等特點，是未來超聲波流量計的發展方向。

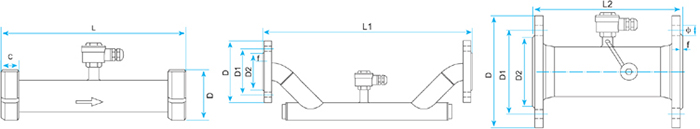

衛生型管段式傳感器 π型管段式傳感器 標準管段式傳感器
| 技術參數 | 衛生型管段式 | π型管段式 | 標準管段式 |
| 適用主機 | 一體式、分體式、經濟型、流量模塊 | 一體式、分體式、經濟型、流量模塊、水表 | |
| 適用管徑 | DN25-DN80 | DN15-DN40 | DN50-DN1000 |
| 材 質 | 不銹鋼 | 碳鋼(不銹鋼選購) | |
| 工作頻率 | 1MHz | ||
| 連接方式 | 活接連接 | 法蘭連接 | |
| 適用溫度 | -40℃~160℃ | ||
| 標 定 | 整機在線標定 | ||
| 防護等級 | IP68(可潛水工作，水深≤3米) | ||
| 外形尺寸 | 見下表 | ||
| 公稱壓力 | 見下表 | ||
| 介質種類 | 水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。 | ||
| 介質濁度 | ≤20000ppm且氣泡含量小 | ||
| 管道襯材 | 無 | ||
| 信號電纜 |
SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性， 并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。 | ||
衛生型管段式管道參數
|
公稱通徑 DN(mm) |
額定壓力 (MPa) | 活接式外形尺寸 | 材 質 | |||
| L | H | D | C | |||
| 25 | 4.0 | 300 | 282 | 51 | 19 | 不銹鋼 |
| 40 | 300 | 300 | 74 | 23 | ||
| 50 | 300 | 310 | 84 | 24 | ||
| 65 | 350 | 330 | 100 | 28 | ||
| 80 | 400 | 345 | 114 | 30 | ||
π形管段式/標準管段式管道參數
|
公稱通徑 DN(mm) |
額定壓力 (MPa) | π形管段 | 標準管段 | 法蘭尺寸 | |||||
| L1 | L2 | D | D1 | D2 | f | N-θ | 法蘭厚度 | ||
| 15 | 2.5 | 320 | 95 | 65 | 46 | 2 | 14×4 | 14 | |
| 20 | 360 | 105 | 75 | 56 | 2 | 14×4 | 16 | ||
| 25 | 390 | 115 | 85 | 65 | 3 | 14×4 | 16 | ||
| 32 | 450 | 140 | 100 | 76 | 3 | 18×4 | 18 | ||
| 40 | 500 | 150 | 110 | 84 | 3 | 18×4 | 18 | ||
| 50 | 1.6 | 200 | 165 | 125 | 99 | 3 | 18×4 | 20 | |
| 65 | 200 | 185 | 145 | 118 | 3 | 18×4 | 20 | ||
| 80 | 225 | 200 | 160 | 132 | 3 | 18×8 | 20 | ||
| 100 | 250 | 220 | 180 | 156 | 3 | 18×8 | 22 | ||
| 125 | 250 | 250 | 210 | 184 | 3 | 18×8 | 22 | ||
| 150 | 300 | 285 | 240 | 211 | 3 | 22×8 | 24 | ||
| 200 | 350 | 340 | 295 | 266 | 3 | 22×12 | 24 | ||
| 250 | 450 | 405 | 355 | 319 | 3 | 26×12 | 26 | ||
| 300 | 500 | 460 | 410 | 370 | 4 | 26×12 | 28 | ||
| 350 | 550 | 520 | 470 | 429 | 4 | 26×12 | 30 | ||
| 400 | 600 | 580 | 525 | 480 | 4 | 26×16 | 32 | ||
| 450 | 700 | 640 | 585 | 548 | 4 | 30×20 | 34 | ||
| 500 | 1.0 | 800 | 670 | 620 | 585 | 4 | 25×20 | 32 | |
| 600 | 1000 | 780 | 725 | 685 | 5 | 30×20 | 36 | ||
| 700 | 0.6 | 1100 | 860 | 810 | 775 | 5 | 24×25 | 32 | |
| 800 | 1200 | 975 | 920 | 880 | 5 | 24×30 | 32 | ||
| 900 | 1300 | 1075 | 1020 | 980 | 5 | 24×30 | 34 | ||
| 1000 | 1400 | 1175 | 1120 | 1080 | 5 | 28×30 | 36 | ||
