液體流量計接線圖
液體流量計有一體式液體流量計和分體式液體流量計兩種，這兩種液體流量計接線圖差別很大，請在使用時嚴格按照儀表提供的接線圖接線，才能保證儀表正常工作：

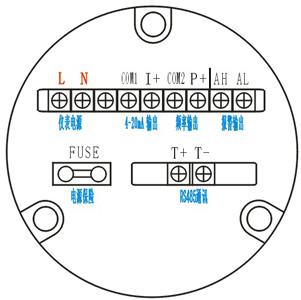

1、一體式液體流量計接線圖如下圖所示
一體式液體流量計端子符號說明：
①儀表電源：AC220V火線接“L”端子，零線接“N”端子。
②輸出信號：液體流量計為4-20mA信號輸出時正*接“I+”端子，負*接“COM1”端子；液體流量計為頻率信號輸出時正*接“P+”端子，負*接“COM2”端子。
③報警輸出：上限報警輸出接“AH”端子，報警地接“COM2”端子；下限報警輸出接“AL”端子，報警地接“COM2”端子。
④FUSE:儀表電源保險絲（1A）。
⑤RS485通訊：RS485通訊接“T+”和“T-”端子

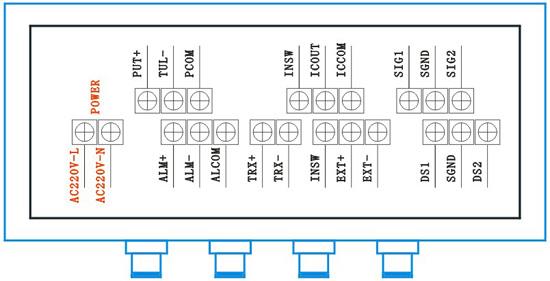

2、分體式液體流量計接線圖如下圖所示
分體式液體流量計端子符號說明：
①儀表電源：AC220V火線接“L”端子，零線接“N”端子。
②輸出信號：液體流量計為4-20mA信號輸出時正*接“ICOUT”端子，負*接“ICOM”端子，“INSW”端子不接線；液體流量計為頻率/頻率信號輸出時正*接“PUL+”端子，負*接“PCOM”端子。
③報警輸出：上限報警輸出接“ALM+”端子，報警地接“ALCOM”端子；下限報警輸出接“ALM-”端子，報警地接“ALCOM”端子。
④勵磁線圈：接傳感器勵磁線圈接“EXT+”和“EXT-”端子，“INSW”端子不接線。
⑤傳感器信號：“DS1”和“DS2”接傳感器信號線，“SGND”接外屏蔽線。
⑥信號電*：“SIG1”和“SIG2”接傳感器信號電*，“SGND”接外屏蔽線。
⑦RS485通訊：RS485通訊接“TSR+”和“TSR-”端子。
分體式液體流量計信號線、勵磁線、電源線等型號規(guī)格
1、流量信號線
分體型轉換器與傳感器配套使用時，流量信號傳輸電纜可以使用型號為RVVP 2×32/0.2的聚氯乙烯華濤金屬網屏蔽電纜。信號線與傳感器配套，通常由液體流量計生產廠家提供。當被測電導率小于或長距離傳輸時，可以使用具有等電位屏蔽的雙芯雙重屏蔽信號電纜（例如：STT3200專用電纜或BTS型三重屏蔽信號電纜）。
2、勵磁電流線
勵磁電流線可采用而芯絕緣橡皮軟電纜線，建議型號為YHZ-2×1mm2。勵磁電流線的長度與信號電纜長度一致。勵磁電流線與傳感器配套通常由液體流量計生產廠家提供。
3、輸出與電源線
所有輸出與電源線由用戶根據實際情況自備雙絞線，但請注意滿足負載電流的要求。
